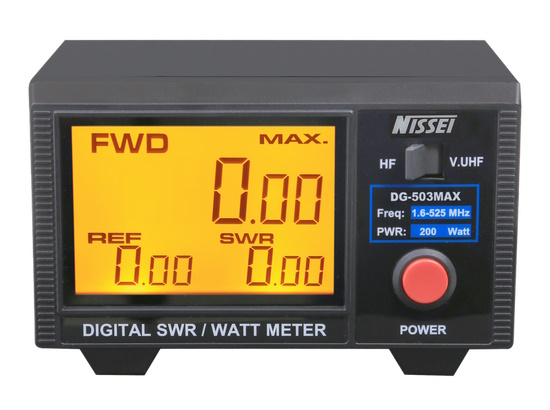

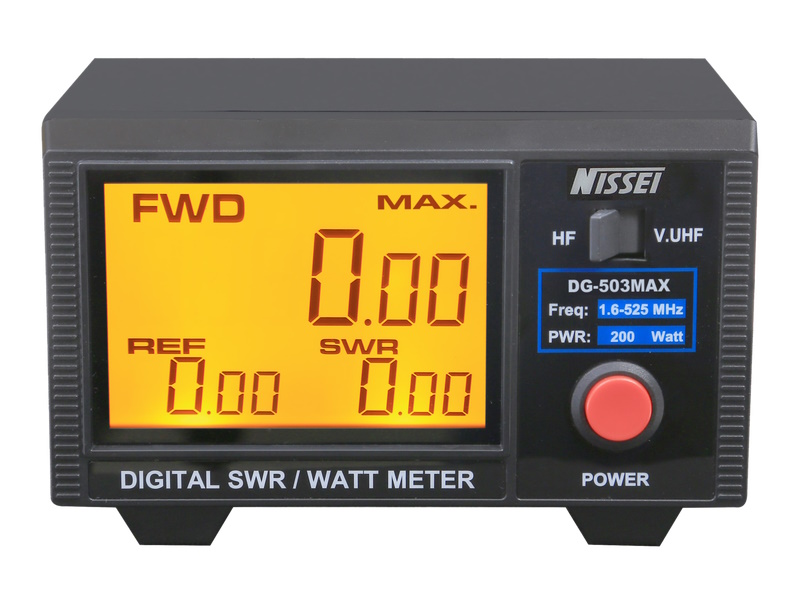

Nuovo rosmetro wattmetro con display LCD sviluppato sulla base del DG-503, la versione MAX implementa le stesse caratteristiche con l'aggiunta della lettura delle potenze DMR (TDMA), SSB (PeP) e AM, selezionabili mediante un interruttore posto posteriormente.
Il DG-503 MAX funziona nelle bande da 1,6 a 60 MHz e da 125 a 525 MHz, con una potenza da 0 a 200 W, misura e visualizza contemporaneamente sull´ampio display retroilluminato da 3,5", la potenza diretta, riflessa e i ROS. Dispone di ingressi e uscite separate con connettori SO-239, selezionabili frontalmente, per la banda HF/6m e 144/430MHz. Attenuazione di inserzione inferiore a 0,1 dB Dimensioni 140 x 84 x 122 mm e peso di 750gr, viene fornito del manuale d´uso in italiano e del cavo di alimentazione a 12Vcc per la retroilluminazione del display.
Specifiche:
|
Frequency range
|
1.6-60, 125-512 MHz
|
|
Max. Power
|
200W
|
|
Accuracy
|
(AVG) +/- 5%
|
|
Insertion loss
|
0.3 dB or lower
|
|
Testing functions
|
Fwd/Ref Power
|
|
Impedance
|
50 ohm
|
|
Power source
|
DC 13.8 V
|
|
Connector
|
SO-239
|
|
Dimension
|
140W x 82H x 122D mm
|
|
Accessories
|
Operation Manual, 13.8 DC Wire
|
|
