VNA-3G

Un analizzatore di rete HF non dovrebbe mancare in nessuna stazione di misura, indipendentemente dal fatto che si tratti di radio o di antenne. I progressi nella tecnologia dei semiconduttori hanno portato alla disponibilità di apparecchiature di misurazione molto economiche. Questo è particolarmente vero per il NanoVNA, un analizzatore di rete vettoriale che permette misure molto versatili su dispositivi RF, cavi e antenne.

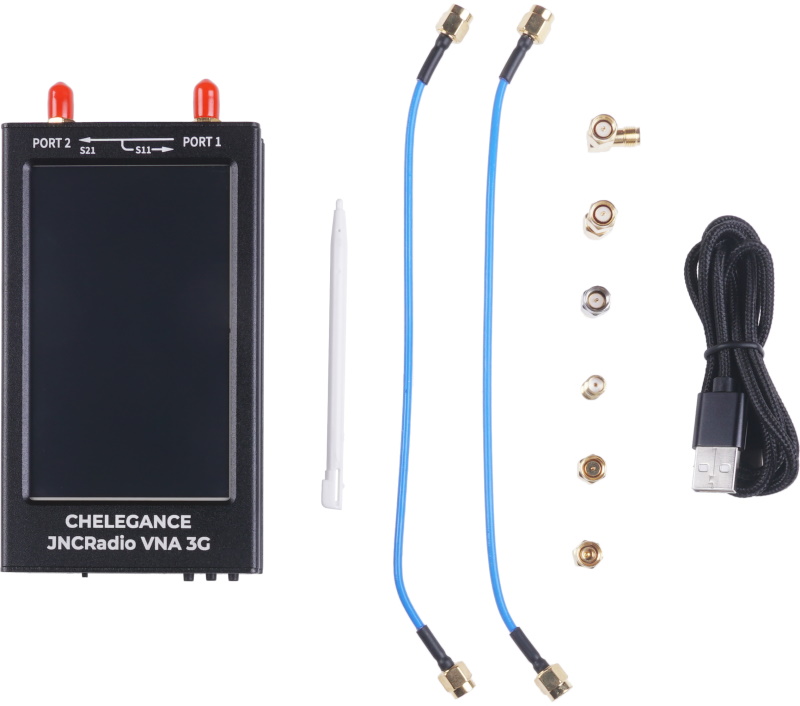

Questo rende facile misurare le caratteristiche più importanti di antenne, filtri, cavi, circuiti oscillanti e altri assemblaggi. Le due porte dell'analizzatore offrono la possibilità di misurare i parametri di dispersione S11 e S21 (o S12 e S22), cioè la misura della riflessione su una porta (S11) e la trasmissione dalla porta 1 alla porta 2 (S21). Per una maggiore precisione, questo processo di misurazione deve essere calibrato. Un set di calibrazione (Aperto, Corto, Carico, 2 cavi di misura) è incluso.

Il JNCRADIO VNA 3G offre una memoria per un massimo di 13 calibrazioni che possono essere riutilizzate nelle stesse condizioni di misura.  Il funzionamento avviene tramite il display LC a colori (touch display) e tre pulsanti sul lato. Il menu è strutturato in modo logico e permette il funzionamento senza un manuale dopo un breve periodo di formazione. Un software gratuito è disponibile per il funzionamento con un PC Windows.

• Nuova versione - 4 volte più veloce, più punti di campionamento
• VNA da 50 kHz a 3 GHz
• LCD a colori da 4,3" a sfioramento
• 2x prese SMA (S11, S21)
• Molti accessori inclusi
• S21 Gamma dinamica >70 dB@1.5 GHz, > 60 dB@3 GHz
• S11 Gamma dinamica > 50 dB@1.5 GHz, > 40 dB@3 GHz
• Max. 4 canali, max. 4 marcatori
• Software per PC gratuito
• Batteria 5000 mAh (circa 7 ore di funzionamento)
• Dimensioni 130 x 75 x 22mm

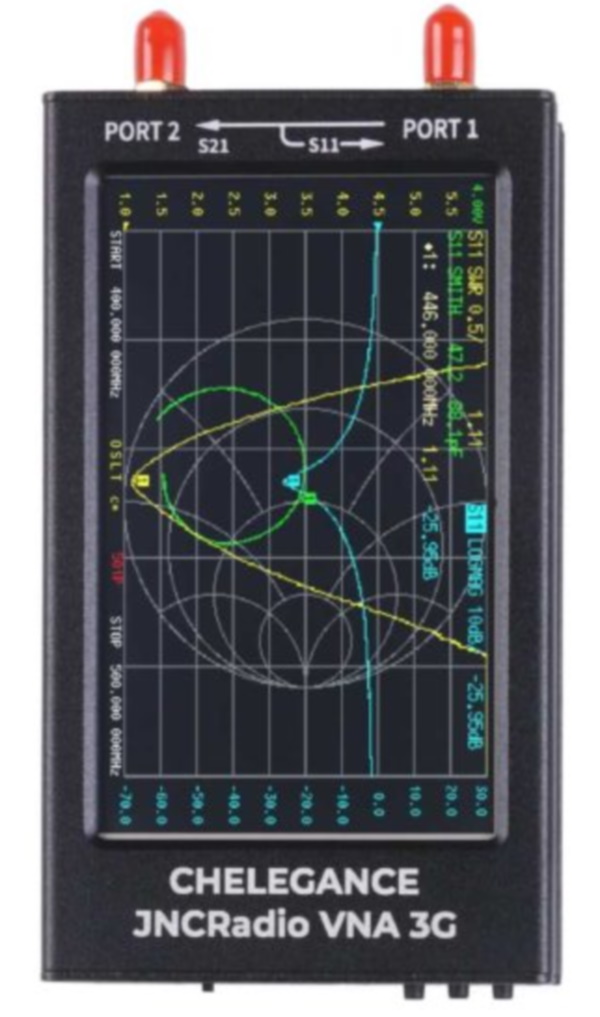

Il JNCRADIO VNA 3G è un ulteriore sviluppo del noto analizzatore NanoVNA. L'analizzatore utilizza un robusto alloggiamento in alluminio, il display IPS LC da 4,3" (800 x 480 px) offre un angolo di visione più ampio e una migliore luminosità, che migliora la leggibilità anche in piena luce del sole. A differenza del suo predecessore NanoVNA-V2, il nuovo JNCRADIO-VNA-3G utilizza un processore più veloce e più memoria.

I principali miglioramenti sono:

• Campionamento più veloce, fino a 400 punti/s
• 501 punti di campionamento
• 13 posizioni di memoria per i dati di calibrazione
• Orologio incorporato, permette nomi di file con l'ora del giorno

Due prese SMA sono disponibili per misurare il Parametri S11 e S21. Questo permette misure di riflessione e trasmissione, cioè misurare l'impedenza, SWR, attenuazione, corrispondenza lunghezza del cavo e molto altro. La potenza di uscita massima dipende dalla frequenza ed è compresa tra -14 e -9dBm.  La gamma dinamica per le misure di riflessione (S11) è di 70 dB o meglio, fino a 1,5 GHz e di 60 dB o meglio, nella gamma da 1,5 a 3 GHz. Questo è più che sufficiente per eseguire i soliti test come SWR, impedenza ecc. con buona precisione.

Il JNCRADIO VNA 3G ha una batteria integrata da 5000 mAh. La batteria si carica tramite una presa USB-C con max. 2A, a seconda dell'alimentatore (non incluso). Una carica completa è sufficiente per circa 7 ore di funzionamento. Con la presa USB-A integrata, il JNCRADIO VNA 3G può anche servire come fonte di alimentazione (funzione power bank) con 5V/1A.
