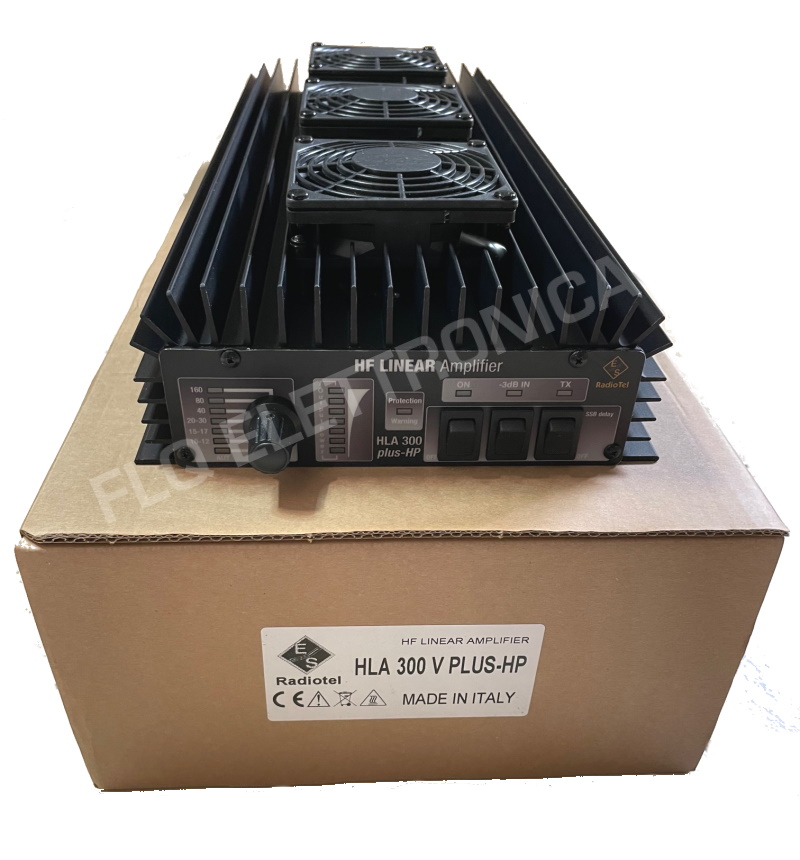

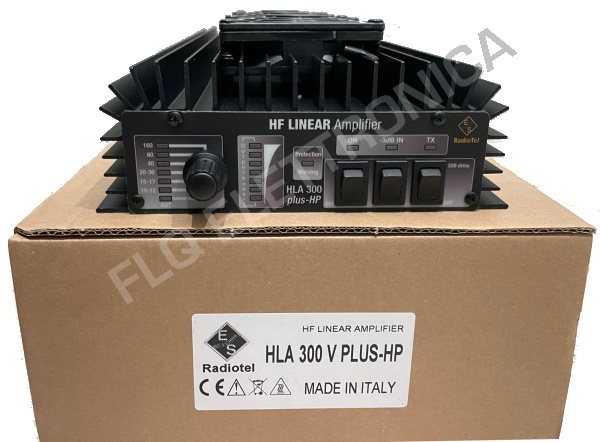

HLA-300V PLUS HP (500W) ** PRONTA CONSEGNA **

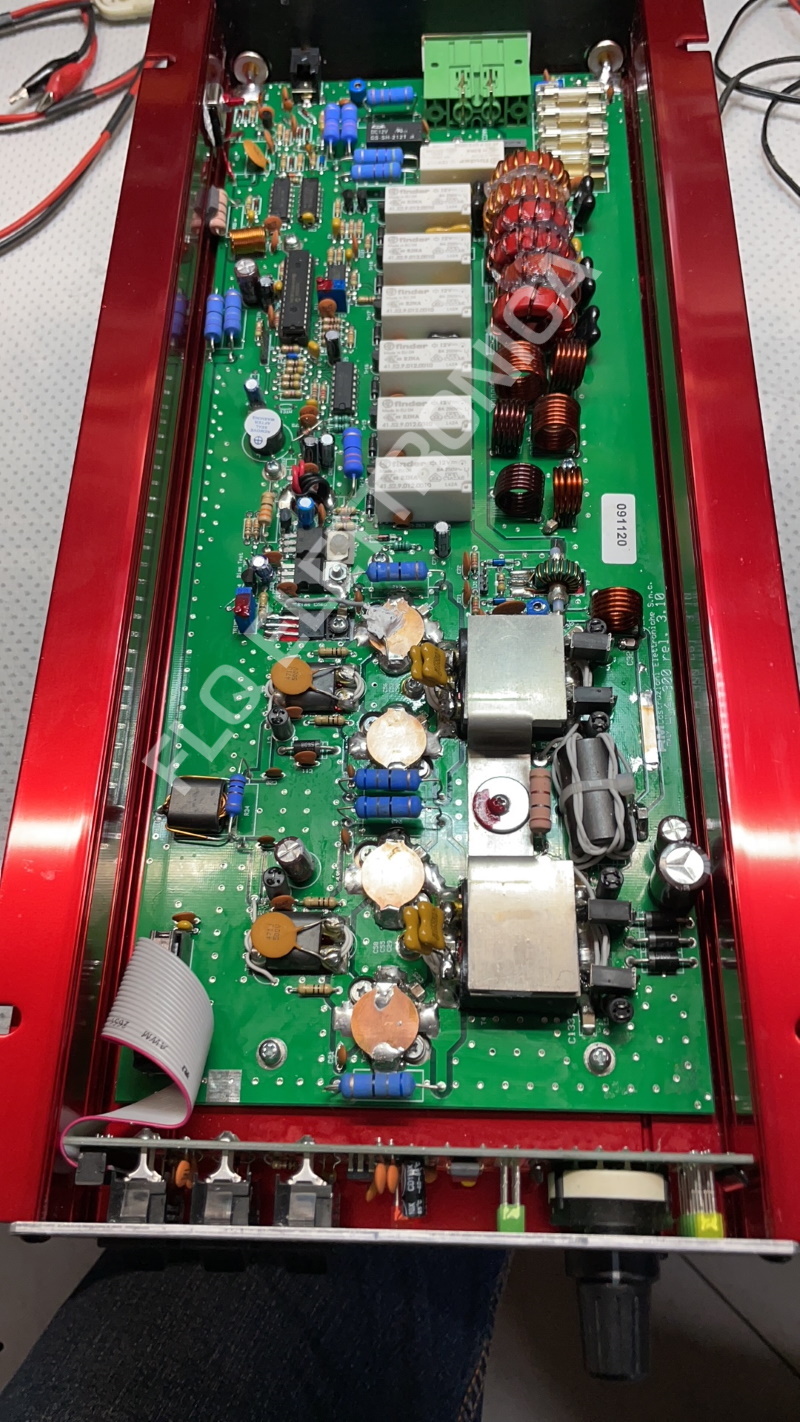

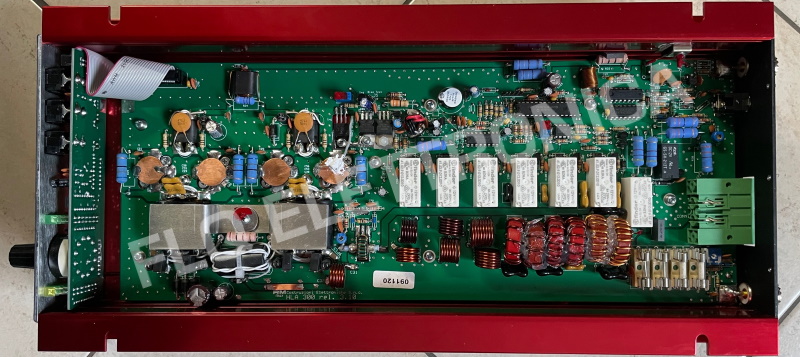

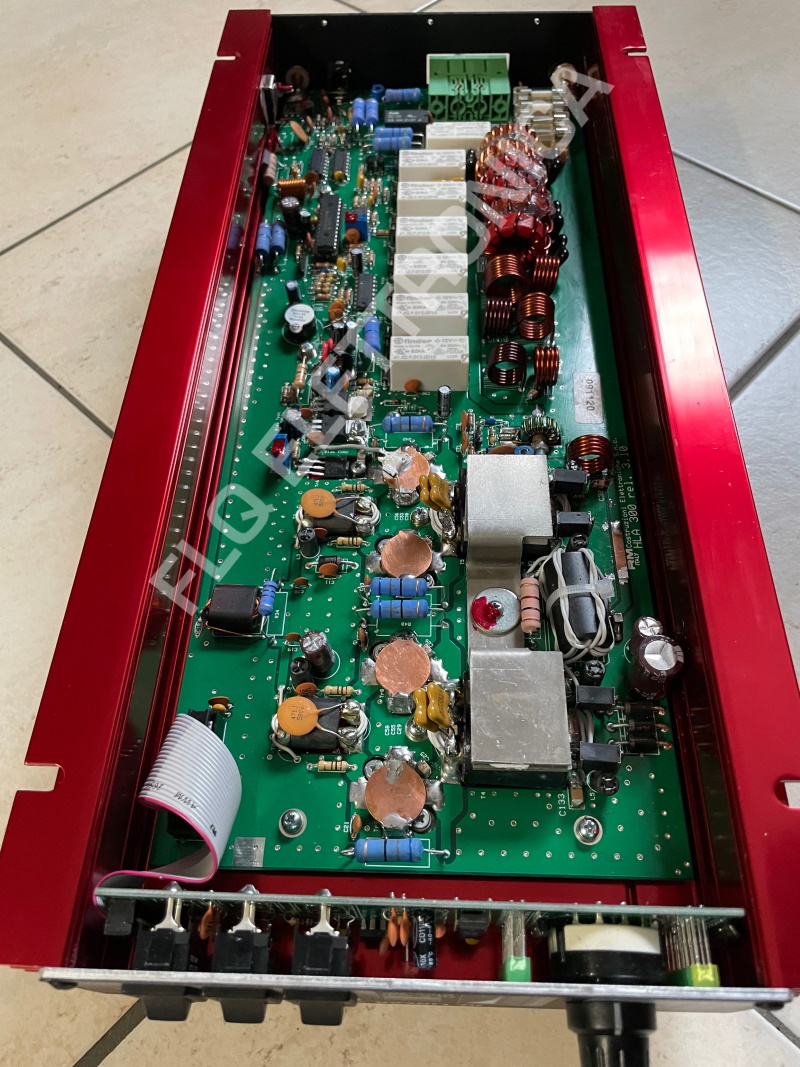

Versione potenziata con finali 2SC2879 HP

• Prodotto nuovo, completo di sigilli di garanzia

• Connettore PTT

• Protezione contro l'inversione di polarità, eccessiva temperatura, eccessiva potenza d'ingresso ed eccessivo R.O.S.

• Indicatore potenza d'uscita

• 6 filtri passa-basso in uscita inseribili manualmente o controllati da microprocessore

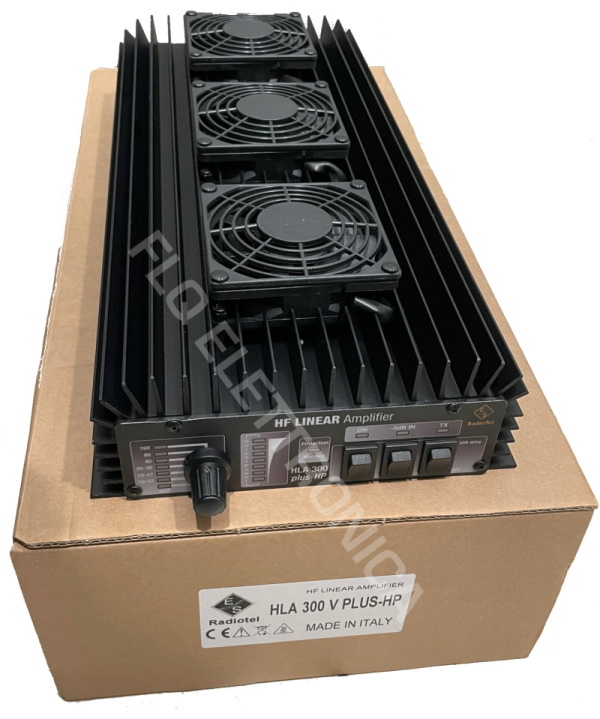

• Ventilazione forzata multivelocità

L' HLA-300V HP è un amplificatore lineare ad alta potenza, concepito per operare in tutti i modi operativi sulle bande radioamatoriali comprese tra 160mt (1.8 Mhz) e 10mt (30 Mhz). Al fine di ridurre drasticamente le emissioni armoniche, è stato dotato di 6 filtri passa-basso Cauer (ellittici), con frequenze di taglio di 3/4.5/8/15/22/31 Mhz. Un microprocessore sovrintende a tutte le funzioni dell'amplificatore:

➢ Legge la frequenza in ingresso ed imposta il relativo filtro passa-basso quando selezionata la modaltità AUT. (commutatore 1);

➢ Rileva la potenza in ingresso e, se eccessiva, la dimezza insererendo l'attenuatore da -3dB;

➢ Verifica la temperatura del dissipatore e, se troppo elevata, attiva la seconda velocità delle ventole di raffreddamento;

➢ Misura il livello di onde stazionarie e determina un blocco temporaneo dell'amplificatore se il livello di R.O.S. è eccessivamente alto.

Specifiche Tecniche

• Transistor  2SC2879 HP
• Frequenza  1.8-30 Mhz
• Alimentazione  13.8 V
• Assorbimento  Max 60 A
• Potenza d'ingresso SSB-FM  Max 30/35 Watt
• Potenza d'ingresso AM  Max 25 Watt
• Potenza d'uscita media  Max 500 Watt SSB-FM
• Fusibili  4 x 16 A
• Potenza di passaggio  Max 100 Watt
• Classe di lavoro  AB
• Valori armonici (media)  -45 dB
• Ottima linearità

IMPORTANTE

➢ Utilizzare un alimentatore di ottima qualità, che garantisca una tensione d'uscita stabile di 13,8V alla massima corrente assorbita. Suggeriamo l'SCN-1000-13, un alimentatore switching professionale da 75 ampere disponibile sul nostro sito.

➢ Utilizzare un cavo di qualità da 13mm² (6AWG)

➢ Verificare sempre che la banda selezionata corrisponda alla frequenza operativa.

➢ Non utilizzare una potenza di pilotaggio superiore ai valori massimi indicati.

➢ Evitare di stressare eccessivamente l'amplificatore, utilizzando la massima potenza di pilotaggio consentita per periodi prolungati.

➢ Accertarsi della correttezza dei collegamenti.

➢ Un'antenna disadattata o non idonea a sostenere la potenza massima in uscita può provocare danni permanenti al lineare.

➢ Attenersi scrupolosamente ai valori indicati. La garanzia non copre i danni causati da un utilizzo improprio.

Si prega di notare che l'HLA-300V nella versione standard ha una potenza d'uscita massima di 300W PEP (monta 4 SD1446 da circa 80W) e non di 550W PEP, come dichiarato da diversi rivenditori non autorizzati.
