Toroide 61x35x13

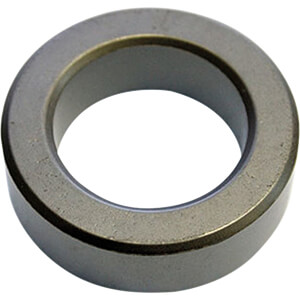

Toroide in ferrite diametro esterno 61 mm, interno 35 mm, altezza 13 mm
Adatto per filtri EMI e balun HF di media potenza, particolarmente indicato per la parte medio-bassa e alta delle HF

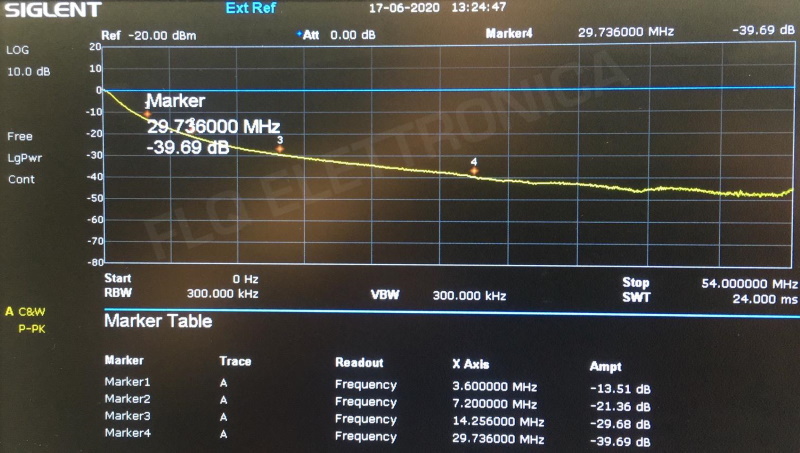

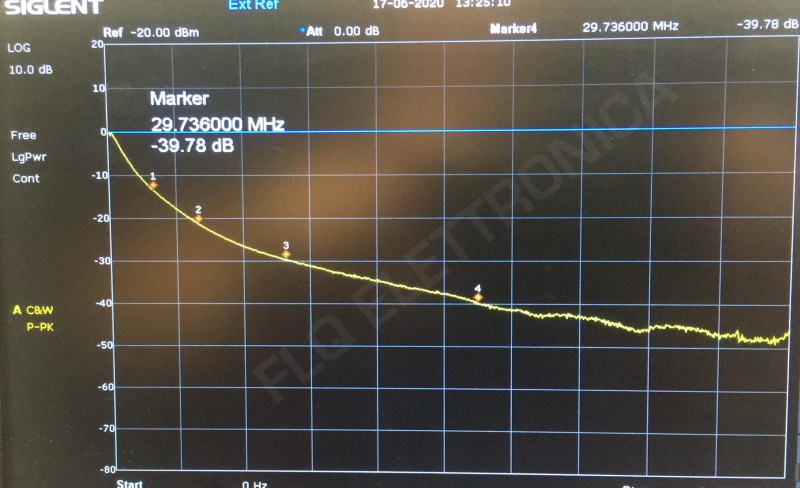

Test effettuato con 10 spire di filo avvolte sul toroide:
.jpg)
- Attenuazione 13,51 dB @ 3,6 Mhz
- Attenuazione 21,36 dB @ 7,2 Mhz
- Attenuazione 29,68 dB @ 14,2 Mhz
- Attenuazione 39,69 dB @ 29,7 Mhz
|
.jpg)
.jpg)
.jpg)
