SIGMA SE-X80

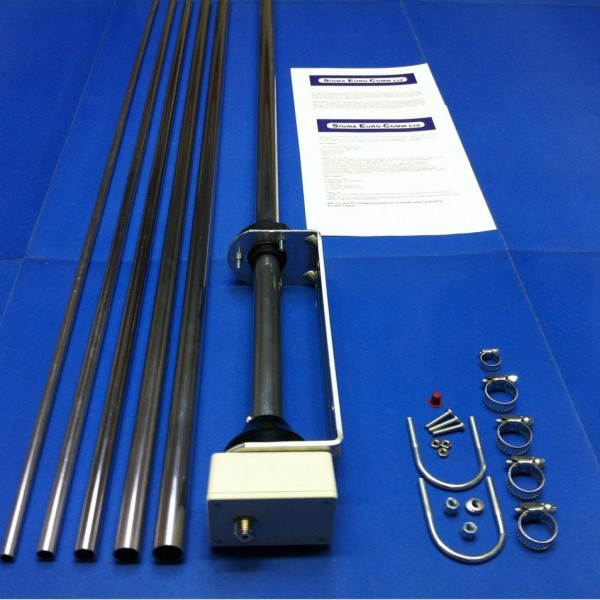

La X-80 è un´antenna verticale in alluminio per le bande dagli 80 mt ai 6 mt, accetta potenze sino a 400 watt PeP, è alimentata usando un cavo coassiale da 50 Ohm tramite una presa SO-239 alla base dell´unità. Il balun 6:1 (UNUN) è inserito in una scatola sigillata a tenuta IP65 nella parte inferiore del supporto di base.
L'antenna può essere messa a terra se l'utente riscontra un eccessivo rumore statico locale, ma poichè il balun è cortocircuitato (D.C. grounded) la messa a terra non influira sul rapporto di onde stazionarie.
Il trasformatore riduce l´impedenza nel punto di alimentazione a un livello più accettabile rendendo l´antenna molto più efficiente e consentendo un´accurata e facile messa a punto tramite un ATU esterno (manuale o automatico). L´antenna opera in trasmissione nell bande HF dagli 80 ai 6 mt. mentre in ricezione da 1,8 a 55 MHz, con una altezza di 6 metri.
Frequency VSWR
3.5 MHz 80 m with Manual ATU 1.1
7 MHz 40 m with ATU 1.1
10 MHz 30 m with ATU 1.1
14 MHz 20 m with ATU 1.1
18 MHz 17 m with Manual ATU 1.1
21 MHz 15 m with ATU 1.1
24 MHz 12 m Manual ATU 1.1
28 MHz 10 m with ATU 1.1
50 MHz 6 m with Manual ATU 1.1
Kit Radiali 40 & 80 metri opzionale
Usare cavo 50 Ohm di buona qualità, tipo RG-213 o RG-8XX / RF-240 o migliori
Specifiche
- Verticale End fed
- Frequenza TX 3.5 – 50 MHz - RX 1.8 – 55 MHz
- Potenza massima 400 Watt pep
- Impedenza 50 Ohm
- Connettore SO-239
- Altezza 6 metri
|
