Kit Radiali 40 & 80 metri opzionale

Le bande contrassegnate in neretto potrebbero necessitare

di un accordatore esterno, le altre si riescono normalmente

ad accordare con quello interno dell'apparato

BAND         ATU

80 m             1:3.1 (Manual ATU)

60 m              1:1

40 m             1:1

30 m             1:1

20 m             1:1

17 m             1:1   (Manual ATU)

15 m             1:1

12 m             1:1   (Manual ATU)

10 m             1:1

6 m              1:1   (Manual ATU)

Usare un buon cavo coassiale 50 Ohm

come UltraFlex 7 o HyperFlex 10 oppure Hyperflex 5 o RF-240

Specifiche

• Tipo Verticale End fed
• Frequenza TX / 3.5 – 52 MHz
• RX / 1.8 – 55 MHz
• Potenza massima 400 Watt PeP
• Impedenza 50 Ohm
• Connettorer SO-239 (PL259)
• Altezza 5.5 metri

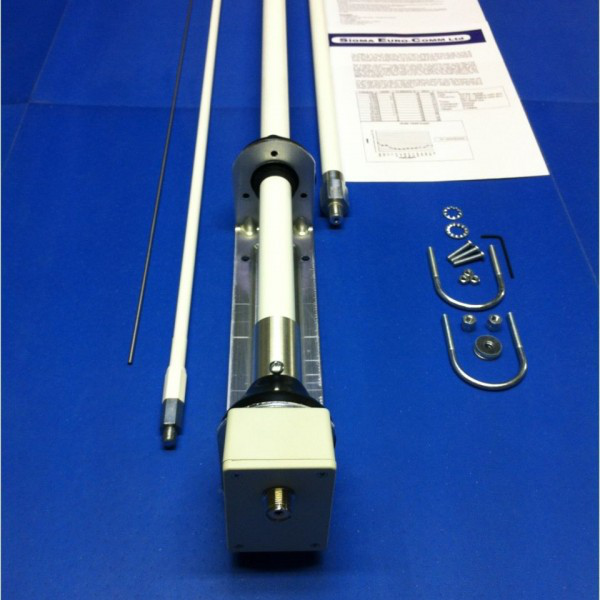

Montaggio

• Prima di installare l'antenna indivisuare un posto all' aperto lontano da linee elettriche e telefoniche. L'antenna può essere montata a livello del suolo o in altezza, offrendo così molte opzioni per l'installazione.

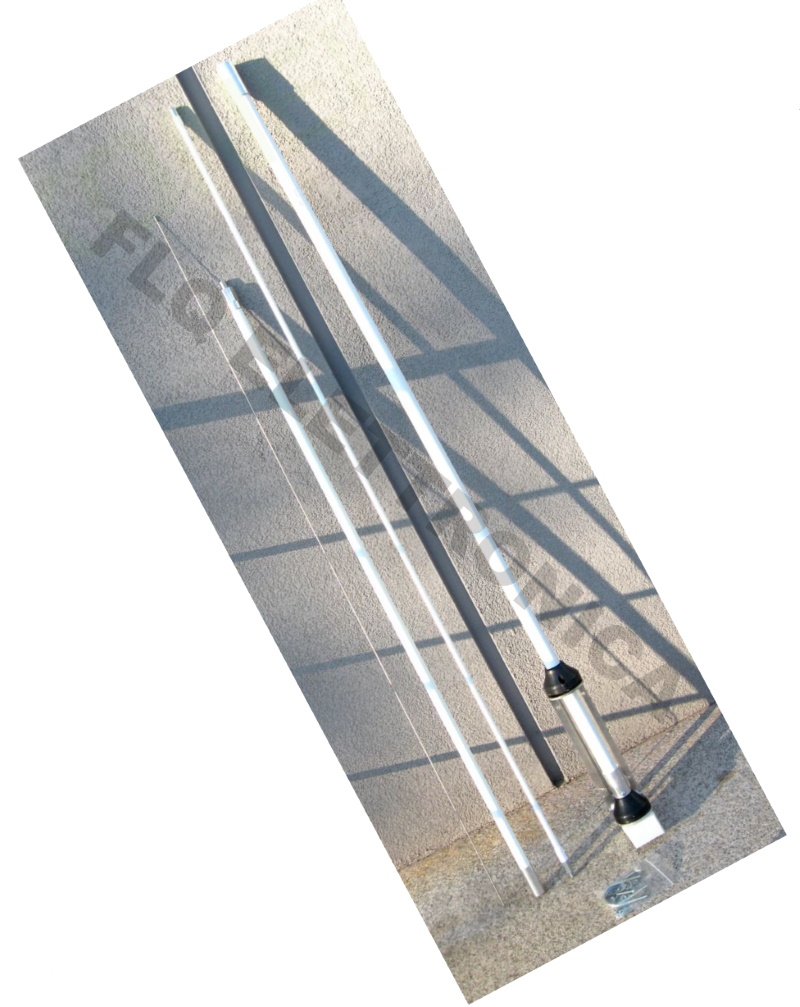

• Montare gli elementi in vetroresina assicurandosi che vengano utilizzate le rondelle elastiche e che la frusta in acciaio sia inserita nel piano sezione completamente e che i due grani siano ben fissati
• Montare l'antenna al palo utilizzando i cavallotti ad U o un altro tipo di attacco
• Nella parte superiore della base, posizionare i tre dadi e bulloni nella modanatura nera e fissarli

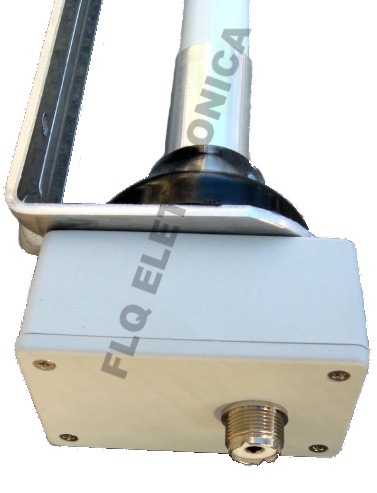

• Collegare il connettore PL-259 del cavo coassiale da 50 Ohm alla presa SO-239 sull base dell'antenna ove è posto il balun
• Si consiglia di mettere sempre a terra il punto di sintonizzazione piuttosto che il trasformatore per le migliori prestazioni e sicurezza
