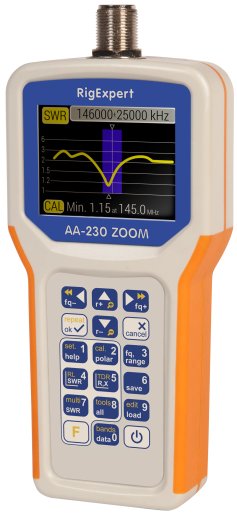

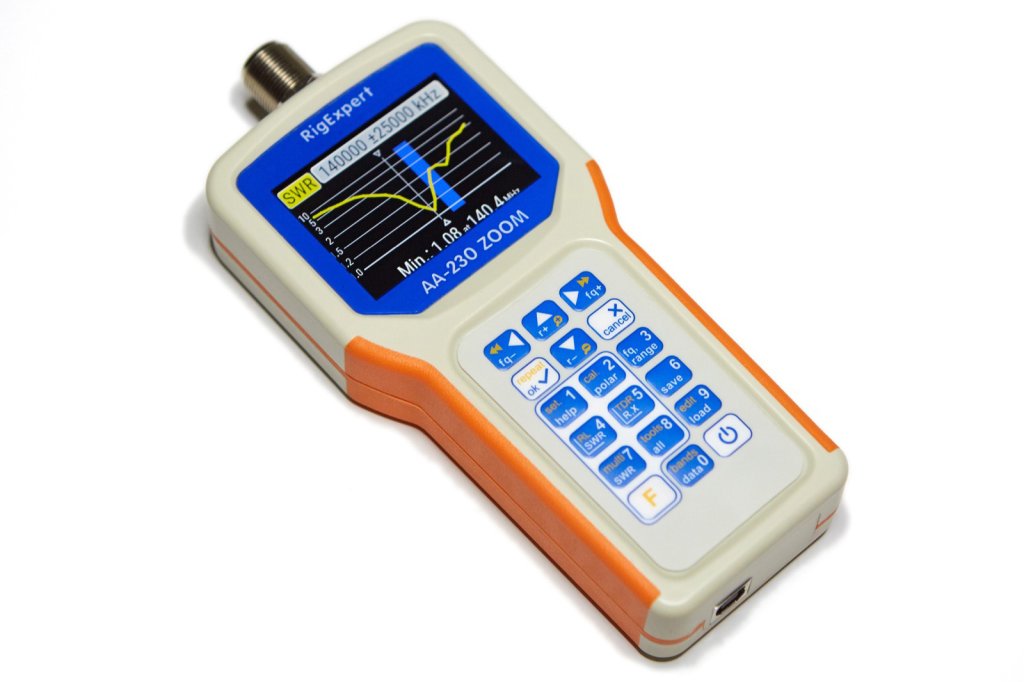

Il RigExpert AA-230 ZOOM è un potente analizzatore d´antenna progettato per il collaudo, controllo e messa a punto delle antenne e relative linee di alimentazione nella gamma da 0.3 a 230 MHz.

Principalmente è uno strumento capace di misurare l´ SWR (Standing Wave Ratio) e l´impedenza (vector impedance analyzer).

I modi di misura facili da usare, così come le caratteristiche aggiuntive come l´archiviazione delle memorie e la connessione a un personal computer, fanno degli analizzatori RigExpert dei prodotti attraenti per professionisti e hobbisti. L´importanza della visualizzazione grafica di vari parametri in un ampio campo di frequenze è una caratteristica fondamentale di questi analizzatori che riduce significativamente il tempo per la messa a punto di un´antenna.
I nuovi modi MultiSWR™ e SWR2Air™ sono unici per questi tipi di analizzatori.

La modalità integrata TDR (Time Domain Reflectometer) che è disponibile nel RigExpert AA-230 ZOOM è ideale per localizzare i guasti nel cavo.

Le seguenti procedure sono facilmente attualizzabili usando un RigExpert AA-230 ZOOM:


• Rapido check-out di un´antenna

• Messa a punto di un´antenna

• Misure dell´ SWR e dell´impedenza di un´antenna con comparazione prima e dopo un evento specifico (pioggia, uragano, etc.)

• Messa in opera di linee coassiali e misura dei loro parametri

• Prova dei cavi e localizzazione dei guasti

• Misure di capacità o d´induttanza di carichi reattivi

Tavola di comparazione degli analizzatori d´antenna

Vedi anche: Breve recensione degli analizzatori di rete e d´antenna

Scarica il manuale utente del RigExpert AA-230/AA-230PRO
Scarica il manuale del software per il RigExpert AA-230/AA-230PRO

Vedi anche: Breve presentazione dell´analizzatore d´antenna RigExpert su YouTube
Vedi anche: RigExpert AA-230PRO: modo Time Domain Reflectometer su YouTube

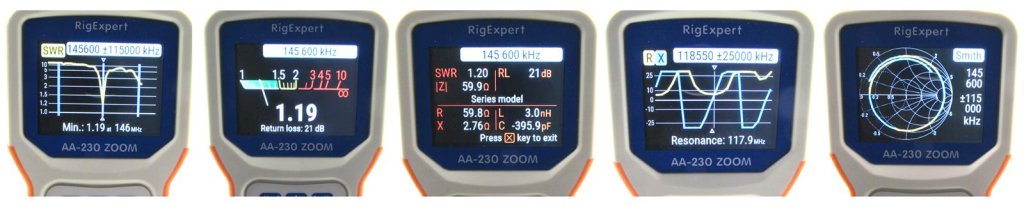

Single-point SWR measurement	Multi-point SWR measurement
SWR graph	R,X graph

Gamma di frequenza: 0.3…230 MHz

Modi display:
-    SWR sulla singola frequenza
-    SWR, R, X, Z, L, C sulla singola frequenza
-    Grafico SWR
-    Grafico R, X
-    Grafico TDR (impulse and step response)

Misura singolo e multifrequenza:
-    Risoluzione di frequenza: 1 kHz
-    Modo solo SWR: barra di facile lettura
-    Gamma SWR: 1…10
-    Display SWR per:
            sistemi da 25, 50, 75 and 100 Ohm
-    R, X range: 0…1000, -1000…1000 Ohm

Grafici SWR e R, X:
-    100 punti
-    Larghezza di spazzolamento: 0.01…230 MHz
-    Risoluzione di frequenza: 1 kHz
-    Gamma SWR: 1…10
-    Display SWR per:
            sistemi da 25, 50, 75 e 100 Ohm
-    R, X range: 0…200, -200…200 Ohm
-    Memorie: 90 memorie per memorizzare e richiamare i grafici
-    Bande radioamatoriali preimpostate

Grafici TDR (impulse and step response)
-    100 punti
-     Misure per sistemi con 25, 50, 75 e 100 Ohm
-     Distanza massima: circa 300 metri
-     Risoluzione: circa 25 cm.
-     Fattore velocità del cavo: da 0.5 a 1
-    10 memorie per memorizzare e richiamare i grafici

Uscita RF:
-    Tipo di connettore: UHF
-    Potenza: tipica 10 dBm

Alimentazione:
-    4.8V, 1800 mA·h, batteria Ni-MH
-    Max. 3 ore di misurazioni continue
-    Max. 2 giorni in stand-by
-    Esterna 9…14V, 500 mA
-    Tempo di ricarica totale: 10…12 ore

Interfaccia:
-    LCD grafico 128x64 retroilluminato
-    Tastiera waterproof composta da 6x3 tasti
-    Menu multilingue con schermi d´aiuto
-    Connessione USB al personal computer

Dimensioni: 23 - 10 - 5.5 cm.

Temperatura operativa: 0…40 °C

Peso: 236 grammi
