METROPWR FX775, è un moderno rosmetro e wattmetro vettoriale completamente digitale. Ha un design molto moderno e compatto con performance molto elevate. All´interno c'è un velocissimo processore a 32 bit con un coprocessore per effettuare tutte le misure in tempo reale, come Potenza (AVG, PeP, dBm) , SWR, R, Z, X, % Mod e altre. Dispone inoltre di un veloce bus esterno con il quale si possono connettere molti accessori.
Clicca qui per vedere il video confronto con Power Meter R&S
Accessori opzionali:
- Commutatore d'antenna o d'apparato a 4 vie FX7
- Accoppiatore direzionale FX3 da 3 kW HF
(incluso)
- Accoppiatore direzionale FX5 da 5 kW HF (ORA CON ACCOPPIATORE DA 5 KW ALLO STESSO PREZZO DEL 3 KW !!)
.jpg)

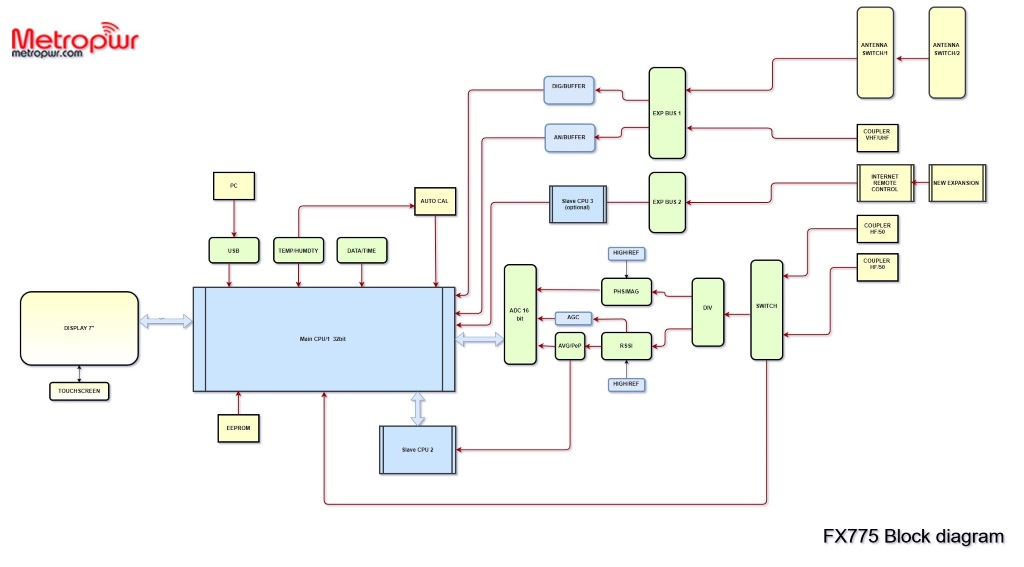

Nella foto qualche esempio di come collegare gli accessori. Metropwr Fx771 può operare con 4 antenne e 4 apparati, attravervo il menu è possibile incrociare ogni radio con una delle 4 antenne e viceversa. Le potenzialità, scalabilità, espandibilità sono enormi, chiamarlo solo wattmetro è molto riduttivo.

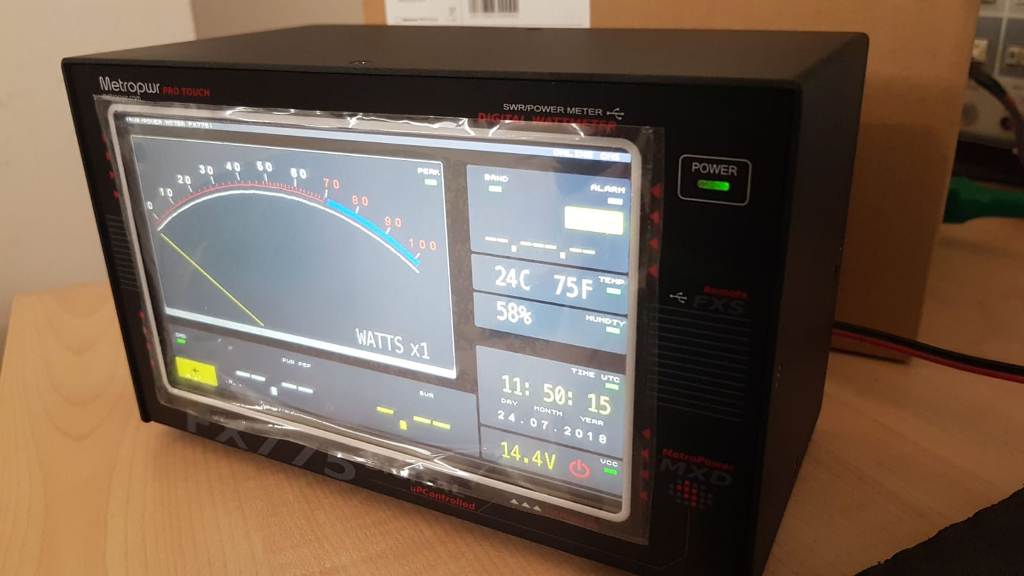

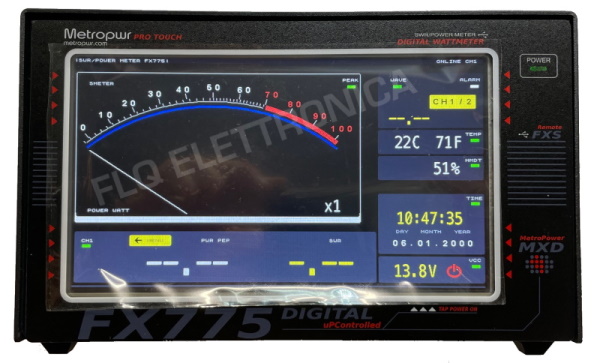

Possiede un display LCD da 7" touch molto veloce e responsivo, 10 led frontali i quali indicano:
- Errori di misurazione
- Allarme di alto SWR
- RX/TX/St.bye
- Monitor ADC/ACT
- USB PC RX/TX
- Controllo Bus I2C
Nel primo menu è possibile vedere:
- Potenza media (AVG), PeP 20mW /5kW con portata automatica (autoranging)
- Potenza espressa in mW / W / kW e dBm
- SWR / RL
- Smeter doppia funzione Power e % modulazione
- Misura di Return Loss
- Misura di prametri: Resistenza Antenna, Impedenza, Reattanza (R, Z, X) fino a 3 / 5kW (dipende dalla sonda scelta)
- Tensione di alimentazione Vcc / USB
- Frequenza operativa MHz, KHz, Hz
- Banda OM operativa
Caratteristiche Tecniche
- Frequenza di funzionamento 1.8/55 MHz (160/6mt)
- HF/55MHz Misura di potenza AVG, PeP, dBm, R, Z, |X| , SWR, ReturnLoss, Frequenza
- Autoranging Potenza 5kW
- Accoppiatori direzionali HF/50 MHz da 3kW (FX3) o 5kW (FX5)
- Precisione SWR <5%
- Direttività accoppiatore 30 dB
- Precisione Potenza <5%
- Tesione operativa 13.8V
- Dimensioni 205 X 120 X 109 mm
- Peso 200 grammi
- Display TFT 7” 16 K colori con touch
- uP 32bit + Coprocessore
- 16 Menu interni
- Orologio interno Analog/Digital (opt.)
- Porta PC USB
- ADC con risoluzione a 16bit
- Veloce porta EXP
- Firmware upgradabile attraverso l´USB
- Applicazione software Pc
|
