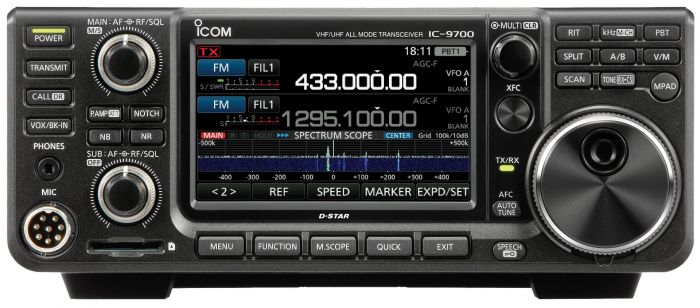

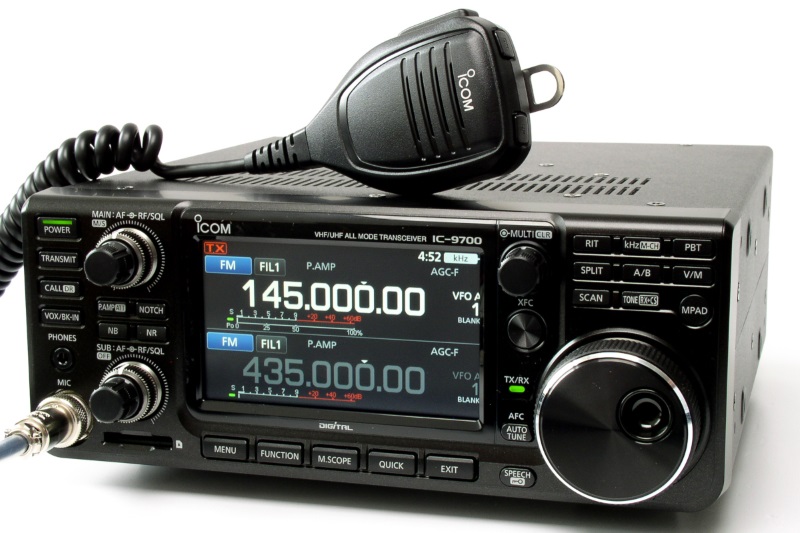

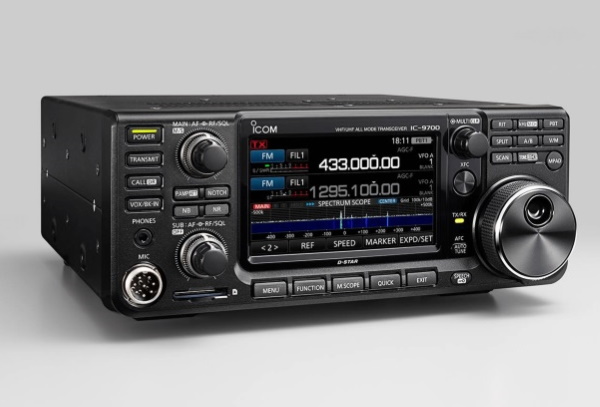

Ricetrasmettitore SDR (Software Defined Radio) All-Mode per le bande VHF (2m) / UHF (70cm) / SHF (23cm)
Garanzia Italia 5 anni
L’apparato è stato progettato con lo stesso concetto del popolare IC-7300 per le bande HF e ne riprende lo stesso form-factor. L’IC-9700 utilizza la tecnologia a campionamento diretto in RF per operazioni VHF e UHF. Questa soluzione tecnica consente di ridurre la complessità hardware, migliorando il rapporto segnale/rumore.
Principali caratteristiche:
- Stazione base tri-banda 144MHz, 430MHz (a campionamento diretto in RF) e 1,2GHz (a conversione)
- Supporta tutti i modi CW / AM / SSB / FM / RTTY e D-STAR Digital Voice e Digital Data
- Nuovo PA con potenza RF 100W (2m), 75W (70cm) e 10W (23cm)
- Display touchscreen TFT LCD a colori da 4,3″
- Gestione automatica effetto DOPPLER satellite con sintonia normale / inversa in SSB e 99 canali satellitari memorizzabili
- Stabilità in frequenza 0,5ppm
- Ingresso per riferimento esterno 10MHz

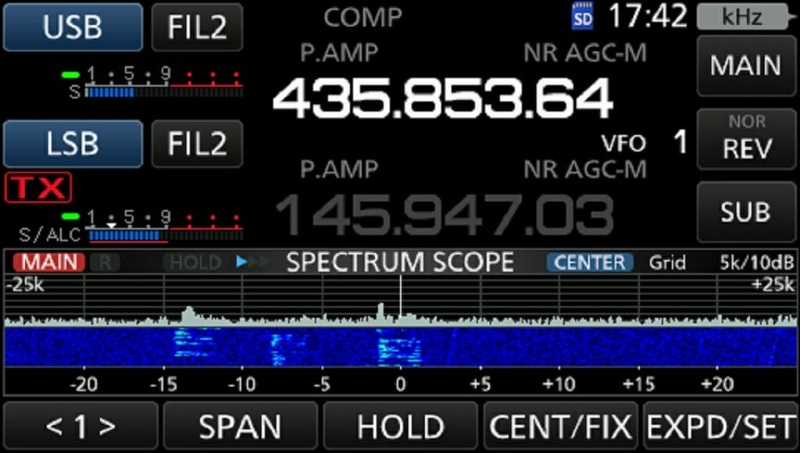

- Velocissimo Analizzatore di spettro in tempo reale
- Funzionamento Dual Watch e Full Duplex in modalità Satellite (TX/RX su bande diverse)
- Funzione di registrazione / riproduzione audio (scheda di memoria SD)
Nota: come abilitare l'uso dei preamplificatori esterni
Al fine di abilitare l’uso del preamplificatore esterno sull’apparato IC-9700 occorrono due passaggi: abilitare prima i 13,8 V verso le uscite e successivamente abilitare per ciascun connettore ( VHF-UHF-1200) l’uscita del 13,8V.
Mi spiego meglio:
- sui firmware antecedenti al 1.21 ci sono due diverse voci del menù per fare queste operazioni: una su FUNCTION che attiva o disattiva verso le uscite il 13,8Volt ON/OFF e l’altra su SET/CONNECTORS che permette per ciascuna banda di attivare o disattivare il preamplificatore.
- Successivamente , quindi dalla 1.21 in poi, le stesse cose avvengono in questo modo: MENU-SET-CONNECTORS-EXTERNAL P.AMP ( 144-430-1200) per decidere su quale connettore d’antenna attivare il preamplificatore esterno, poi in base a quale banda è operativo il VFO MAIN ( quello superiore sul display) , premendo il tasto FUNCTION SULLA SECONDA SCHERMATA ( numero 2, si cambia toccando 1 oppure 2) attivate il EXT P.AMP ( si abilita/disabilita ogni pressione dell’icona )
Se l’apparato rileva un corto circuito tra centrale e calza del cavo coassiale disattiva l’uscita a 13,8V dal connettore coinvolto dal cortocircuito e lo segnala con una finestra di POPUP sul display.
Una volta attivati si possono avere 3 preamplificatori attivi contemporaneamente ( uno per ciascuna banda ).
ATTENZIONE SUL CONNETTORE ACCESSORI A 8 POLI NON CI SONO I COMANDI PER I PREAMPLIFICATORI ESTERNI, MA ALTRI COMANDI: Rtty, GND, Send, Mod IN, AF out; SQL sense,13,8V max 1A, Alc.
Il pin 3 del connettore accessori può essere ingresso o uscita per controllare la trasmissione dell’apparato ( se messo a massa manda in trasmissione, oppure questo pin va a massa quando l’apparato è in trasmissione ( SI RIMANDA AL MANUALE UTENTE ).
UN UTILIZZO IMPROPRIO DI QUESTO CONNETTORE ACCESSORI PUO’ PREGIUDICARE IL FUNZIONAMENTO DELL’APPARATO E NON PUO’ ESSERE COPERTO DA GARANZIA.
Caratteristiche generali:
| Frequency coverage |
|
144.000–146.000, 430.000–440.000, 1240.000–1300.000 MHz |
| |
144.000–146.000, 430.000–434.000, 435.000–438.000,
1240.000–1245.000, 1270.000–1298.000 MHz |
| Mode |
SSB, CW, RTTY, AM, FM, DV, DD |
| Number of memory channels |
Simplex: 297 (99 channels × 3 bands),
Program scan edges: 18 (6 channels × 3 bands)
CALL channel: 6 (2 channels × 3 bands)
Satellite: 99
DR function: 2500
|
| Antenna connectors |
144 MHz SO-239,
430/440, 1200 MHz Type-N |
| Power supply requirement |
13.8 V DC ±15% (Negative ground) |
| Power consumption |
Tx |
Less than 18 A (High power) |
| Rx |
1.2 A typical (Standby),
Less than 1.8 A (Maximum audio) |
| Operating temperature range |
−10 °C to +60 °C; 14 °F to 140 °F |
| Frequency stability |
Less than ± 0.5 ppm
(–10°C to +60°C; 14°F to 140°F) |
| Frequency resolution |
1 Hz |
Dimensions
(W × H × D, projections not included) |
240 × 94 × 238 mm,
9.4 × 3.7 × 9.4 in |
| Weight (approximately) |
4.7 kg, 10.4 lb |
Trasmettitore:
| Output power |
SSB/CW/RTTY/FM/DV/DD
144 MHz: 0.5–100 W
430/440 MHz: 0.5–75 W
1200 MHz: 0.1–10 W
AM
144 MHz: 0.125–25 W
430/440 MHz: 0.125–18.75 W
1200 MHz: 0.025–2.5 W |
| Modulation system |
SSB:
Digital PSN modulation
AM:
Digital Low Power modulation
FM:
Digital Reactance modulation
DV/DD
Digital GMSK modulation |
| Spurious emissions |
Harmonics:
144 MHz: Less than –63 dB
430/440 MHz: Less than –61.8 dB
1200 MHz: Less than −53 dB
Out-of-band emission:
144 MHz: Less than −60 dB
430/440 MHz: Less than −60 dB
1200 MHz: Less than −50 dB
|
| Carrier suppression |
More than 50 dB |
| Unwanted sideband |
More than 50 dB |
| Microphone impedance |
600Ω |
Ricevitore:
| Receiver system |
144, 430/440 MHz RF Direct Sampling
1200 MHz Down Conversion IF Sampling |
Intermediate frequency
(1200 MHz band) |
311–371 MHz (EUR)
311–316, 341–369 MHz (ITR) |
Sensitivity
(Preamp: ON, Filter: SOFT) |
SSB/CW (10dB S/N)
Less than 0.11 μV
AM (10dB S/N)
Less than 1.0 μV
FM (12 dB SINAD)
Less than 0.18 μV
DV (1% BER) (PN9)
Less than 0.35 μV
DD (1% BER) (PN9) (1200 MHz only)
Less than 1.59 μV |
Selectivity
(Filter: SHARP) |
SSB (BW=2.4 kHz)
More than: 2.4 kHz/-3 dB
Less than: 3.6 kHz/-60 dB
CW (BW=500 Hz)
More than: 500 Hz/-3 dB
Less than: 700 Hz/-60 dB
RTTY (BW=500 Hz)
More than: 500 Hz/-3 dB
Less than: 700 Hz/-60 dB
AM (BW=6 kHz)
More than: 6 kHz/-3 dB
Less than: 15 kHz/-60 dB
FM (BW=15 kHz)
More than: 12 kHz/-6 dB
Less than: 20 kHz/-60 dB
DV (12.5 kHz spacing)
More than: -50 dB
DD (300 kHz spacing)
More than: -40 dB |
| Spurious and image rejection ratio |
144, 430/440MHz:
SSB/CW: More than 70 dB
AM/FM/DV: More than 60 dB
1200MHz:
SSB/CW: More than 50 dB
AM/FM/DV: More than 50 dB
DD: More than 50 dB |
| Audio output power: |
More than 2.0 W (1 kHz, 10% distortion) into an 8Ω load |
|
