- Nuova Versione - completamente rinnovato

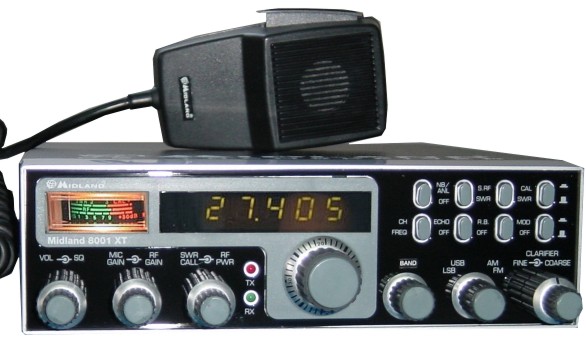

Alan 8001 XT è un ricetrasmettitore veicolare, il suo utilizzo è semplice ed immediato, ideale per i collegamenti “DX” a lunga distanza. ALAN 8001S è dotato di 17 comandi e di 5 indicatori, come ad esempio la manopola per regolare il guadagno del microfono (MIC GAIN), il selettore di modulazione (AM-FM-LSB-USB), la manopola SWR-CAL / RF PWR che permette di controllare la taratura dell’antenna (SWR-CAL) o regola la potenza in uscita RF.
- Alan 8001 XT potenza d’uscita 4 Watt AM / FM / SSB - 40 Canali
- Alan 8001 XT Export potenza d´uscita 10 Watt AM / FM e 30 Watt SSB PeP - 400 Canali
Caratteristiche principali
-
Canali: 40 CH/AM/FM/USB/LSB
-
Gamma di frequenza: 26.965 - 27.405 MHz
-
Controllo frequenza: Sintetizzatore PLL
-
Tolleranza di frequenza: 0,005%
-
Stabilità di frequenza: 0,001%
-
Gamma temperatura: da -10°C a + 55°C
-
Microfono: Dinamico con P.T.T. cavo spiralato e connettore 4 poli
-
Tensione d´alimentazione: 13,8 Vcc nominali :t 10%
-
Assorbimento TX: AM, 4A - Uscita SSB PEP, 6A
-
Assorbimento RX: Squelch, 0,6A - Max uscita audio, 1,2A
-
Dimensioni: 6 cm (A) x 20 cm (L) x 23,5 cm (P)
-
Peso: 2,250 Kg
-
Connettore antenna: UHF, S0239
-

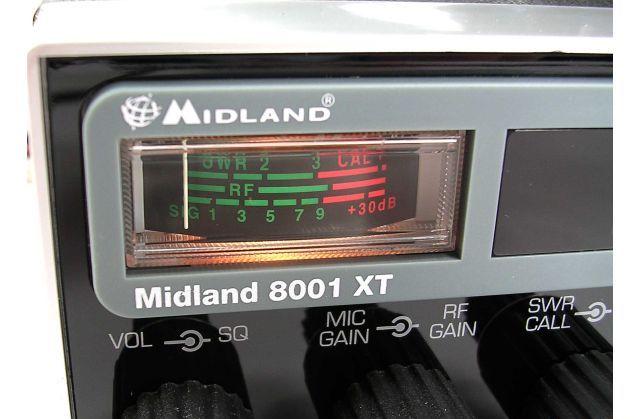

Strumento Analogico: (3 in 1) Illuminato; indica la potenza d´uscita relativa; l´intensità segnali d´entrata ed il R.O.S.
-
Strumento digitale: Frequenzimetro 5 cifre o Num. canale in uso
-
Ciclo di utilizzo: 5/5/90
Trasmettitore
- Potenza d´uscita: AM 4W - FM: 4W SSB 12W
- Modulazione: AM/FM/SSB
- Soppressione portante SSB: 55 dB
- Banda laterale indesiderata 50 dB
- Risposta frequenza AM e FM: da 300 a 3000 Hz
- Impedenza d´uscita 50 ohm, sbilanciati
- Indicatori d´uscita : L´indicatore mostra la potenza d´uscita RF relativa. Il LED rosso di trasmissione si illumina quando il trasmettitore è in funzione.
Ricevitore
- Sensibilità SSB: 0,25!-1Vper 10 dB (S+N)/N
- Sensibilità AM: 0,6 !-IVper 20 dB (S+N)/N
- Sensibilità FM: 0,6 !-IVper 20 dB (S+N)/N
- Frequenza IF: AM/FM 10.695 MHz 1° IF, 455 KHz 2° IF
- Frequenza IF: SSB: 10.695 MHz
- Reiezione canale adiacente: 60 dB AM/FM e 70 dB SSB
- Controllo guadagno RF: 45 dB regolabile per ottimizzare la ricezione del segnale
- Controllo guadagno automatico: Variazioni d´uscita audio inferiori a 10 dB con ingresso da 10 a 100,000 uV
- Squelch Regolabile: soglia meno di 0,5 uV
- ANL Automatico
- Gamma di frequenza del Clarifier: Coarse (RX) +/- 5 KHz Fine (RX) +/- 1 KHz
- Potenza d´uscita audio: 4 watt su 8 ohm
- Risposta frequenza: 300 + 3KHz
- Altoparlante incorporato : 8 ohm, circolare
- Altoparlante esterno (opzionale) : 8 ohm, disattiva quello interno quando è collegato
Nella confezione:
1 Alan 8001 XT
1 Microfono
1 Cavo alimentazione
1 Staffa supporto
1 Manuale e garanzia
|
