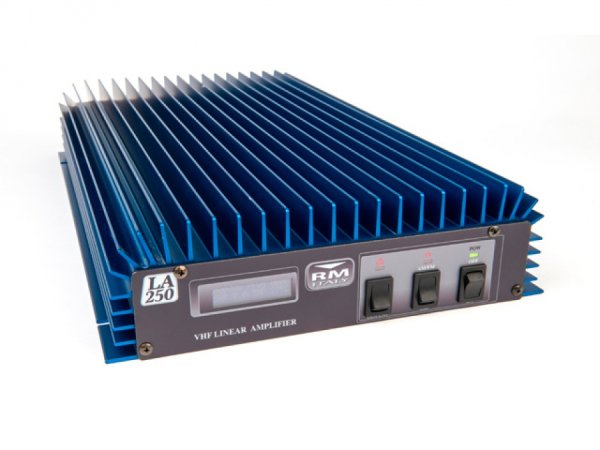

Amplificatore lineare VHF operante nei modi SSB/FM con una potenza RF in uscita compresa fra i 60 ed i 230 Watt, con potenza in ingresso fra 1 e 20 Watt. Un indicatore a led segnala la potenza in uscita, ed è protetto contro l’inversione di polarità e contro eccessivo R.O.S.
CARATTERISTICHE TECNICHE
- VHF 140—150 MHz Linear Amplifier
- Operation Frequency: 140—150 MHz (2m Amateur VHF Band)
- Modulation Types: SSB,CW,AM, FM, data etc (All narrowband modes)
- Transistor: 4x Mitsubishi RD70HVF1
- Power Supply: 13VDC+/- 1V 40A
- Input Fuse (Internal): 3x10A (5x20mm Fast)
- Input RF Power: 1-15W ; 20W max (All modes)
- Output RF Power (Nominal): 30 – 210W ; 230W max AM/FM/CW
- Output Power: 400W PEP SSB
- Maximum bypass power (Amplifier off): 50W
- Input VSWR: 1.1—1.5:1 Output VSWR Maximum: 2.8:1
- Protection: Reverse Polarity, High Temperature, Load VSWR and Excessive I/P power

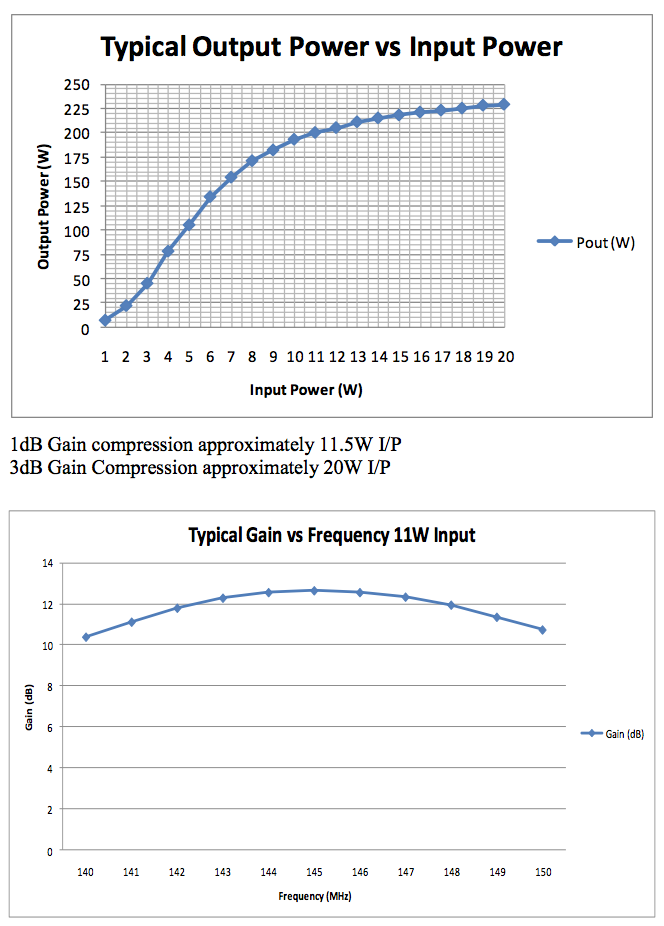

![](/public/UserFiles/LA250_1.png)
|
