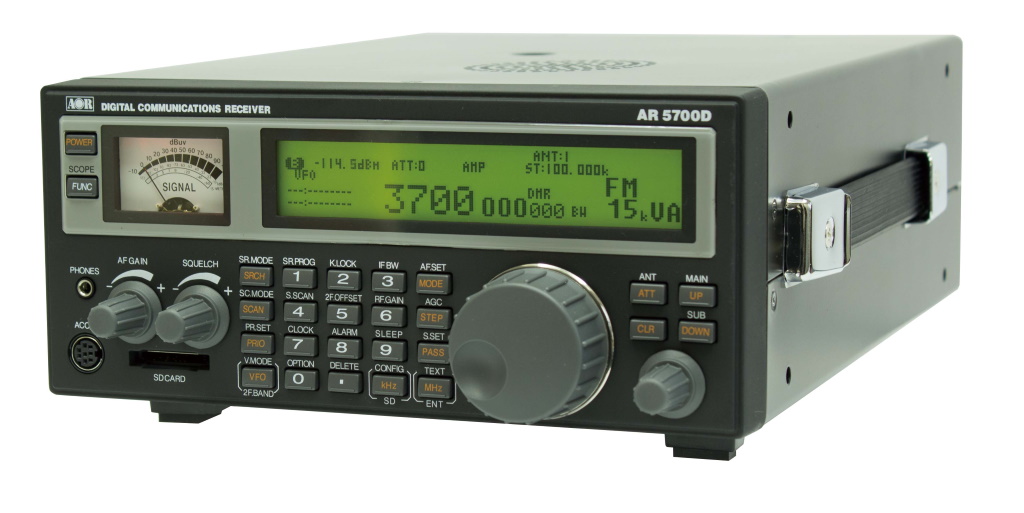

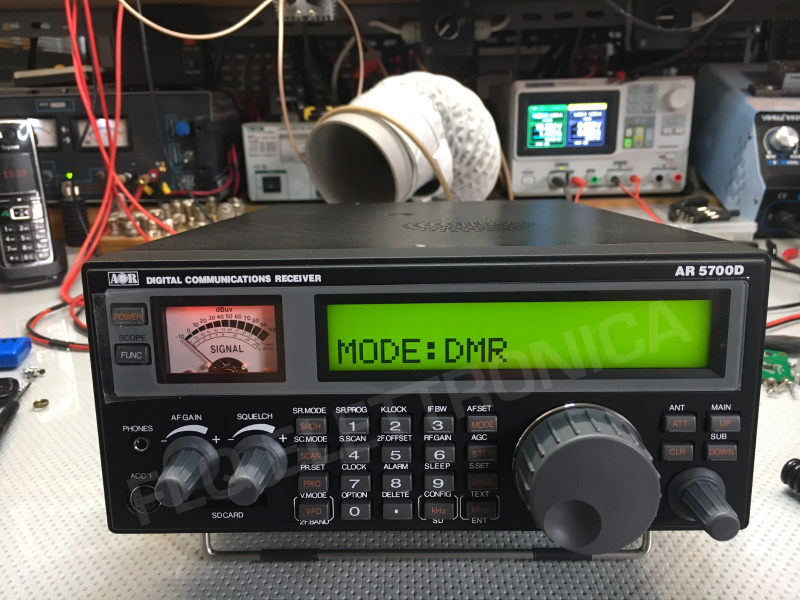

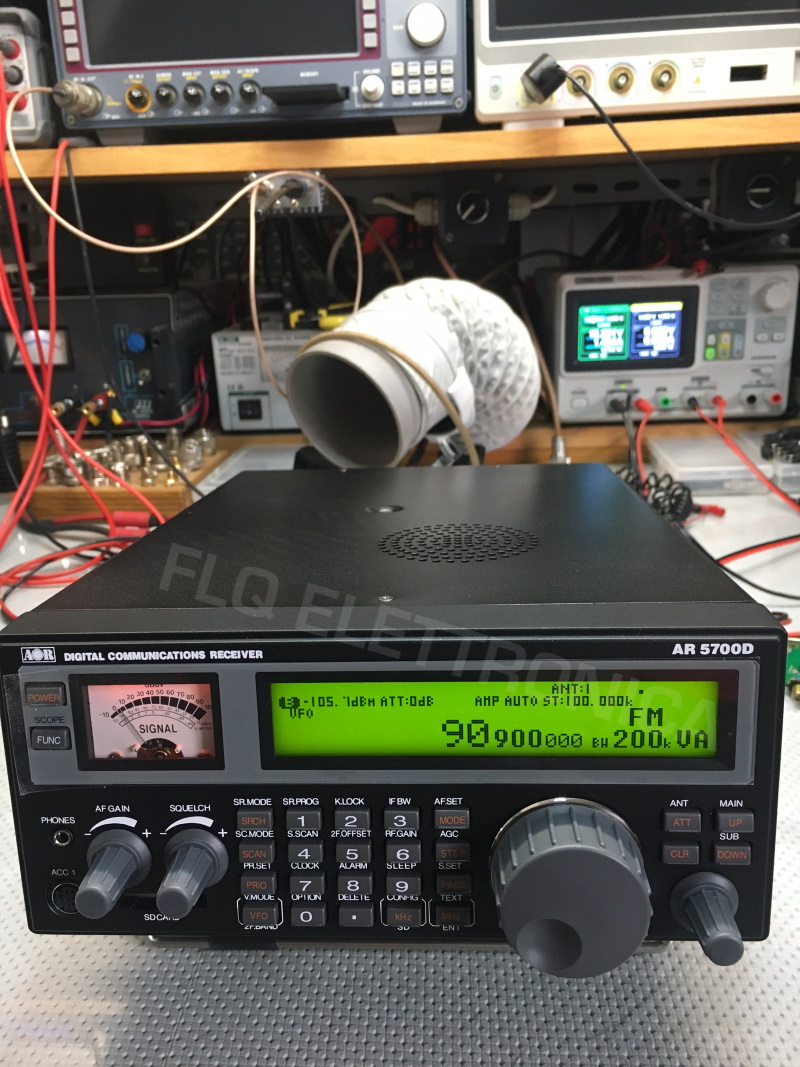

AOR AR-5700D

AR5700D è un ricevitore da tavolo, di fascia alta, con copertura a banda larga compresa da 9 kHz a 3,7 GHz. Supporta una varietà di modalità digitali e analogiche.

• ricezione segnali analogici in FM, FM-stereo, AM sincrona, USB, LSB, CW, I/Q analogica e FM video,

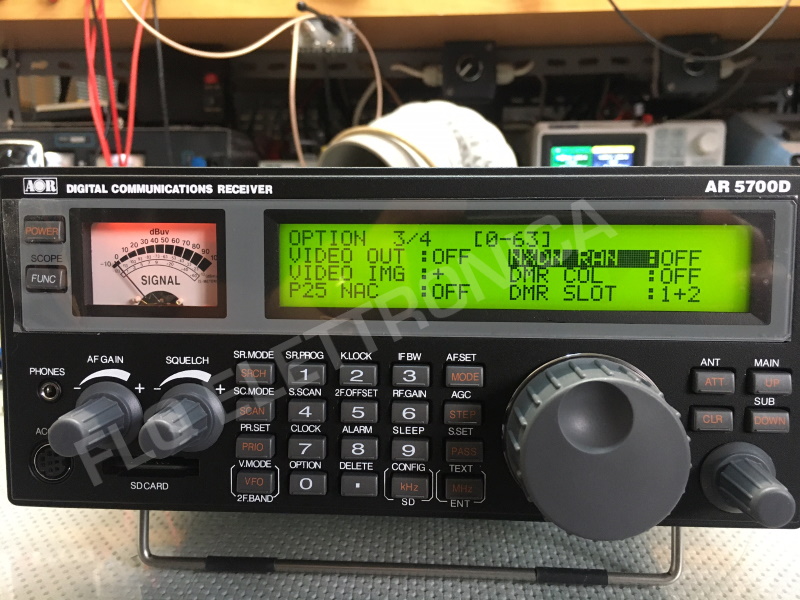

• ricezione segnali digitali TETRA (TDM e TTC trunking con slot), DMR (tier 1 e Tier 2 con codice colore e numero slot), ICOM D-STAR , YAESU C-4FM, ALINCO EJ47, D-CR (user ID 15 bit scramble code), MXDN (6,25KHz RAN code 15 bit scramble code), P25 fase 1 (solo modo convenzionale, NAC code), dPMR Tier 1
• 5 VFO e 2000 memorie in 40 banchi da 50 locazioni ciascuno, con un canale prioritario
• Elaborazione del segnale digitale: I segnali di ingresso dopo IF 45,05 MHz vengono convertiti da analogico a digitale da un processore DSP. Non vi è AGC nell'unità di elaborazione analogica, poiché tutta l'elaborazione, inclusa AGC, viene eseguita da DSP.
• Front-end analogico ad alte prestazioni: l'elaborazione del segnale analogico viene eseguita da un filtro costante di distribuzione simulato al computer e ad alte prestazioni.
• Oscillatore locale DDS: invece del metodo PLL convenzionale, la prima frequenza locale è prodotta mediante sintesi digitale diretta. Tale metodo consente la commutazione di frequenza ad alta velocità.
• Uscita IF: viene emesso un IF analogico con larghezza di banda di 15 MHz (+/- 7,5 Mhz).
• Uscita I / Q digitale: un segnale I / Q digitale di 0,9 MHz viene emesso tramite un'interfaccia USB 2.0.
• Riferimento di frequenza ad alta precisione: la stabilità della frequenza di 0,01 ppm dell'oscillatore master interno da 10 MHz si ottiene quando si utilizza l'unità ricevitore GPS opzionale.
• Analizzatore FFT: grazie al processore FFT di bordo, i dati ad ampio spettro da 10 MHz possono essere trasmessi ad alta velocità via seriale.
• Demodulazione video: collegando un monitor TV esterno, è possibile demodulare il segnale delle telecamere di sicurezza a modulazione FM e delle trasmissioni TV analogiche. Quando si collega il monitor TV, è possibile controllare il video demodulato. Non compatibile con la televisione digitale terrestre.
• Monitoraggio simultaneo: ricezione a 2 bande, ricezione offset, tripla ricezione
• Slot per scheda SD È possibile registrare l'audio ricevuto, analogico e digitale decodificato, nonché i registri.
• Uscita I / Q analogica 12kHz: Consente la decodifica delle trasmissioni DRM tramite PC e software di terze parti dedicato.
• Campionamento diretto HF Quando si ricevono segnali HF, i segnali vengono convertiti direttamente in digitale senza entrare nel mixer. Ciò consente ottime caratteristiche di linearità.
• Step di frequenza: da 1 Hz a 999,999KHz
• Filtri IF: 200Hz, 500Hz, 1kHz, 3kHz, 6kHz, 15kHz, 30kHz, 100kHz, 200kHz , mentre nei modi digitali è automatica e non modificabile
• Elevata potenza audio >1.5W su 8Ω

Scarica brochure PDF originale in lingua inglese

Sul retro del ricevitore sono presenti le seguenti connessioni:

• Presa ANT 1 connettore N (50Ω) solo per frequenze superiori a 25 Mhz.
• Presa ANT 2 connettore N (50Ω) per tutte le frequenze, incluso HF
• Presa ACC2 per collegare l'unità di selezione dell'antenna opzionale.
• Presa di tipo VIDEO OUT, tipo RCA (75Ω 1 V p-p) uscita per l'immagine di un seganle demodulato video analogico
• presa 10MHz IN, connettore SMA (50Ω), ingresso di riferimento esterno di 10MHz (2dBm ±2dB).
• IF OUT, connettore BNC (50Ω), uscita IF analogica a 45,05 MHz con una larghezza di banda di +/- 7,5 Mhz. (Il livello di uscita è + 10dBm rispetto all'ingresso dell'antenna)
• SP OUT, presa Jack mono da 3,5 mm (fino a 2 W con carico 8Ω), per connettersi a un altoparlante esterno.
• LINE OUT, presa Jack stereo da 3,5 mm (600Ω -10dBm), per connettersi a un dispositivo di registrazione esterno o un amplificatore audio. Può essere commutato per emettere un segnale I/Q analogico largo 12kHz. Nella ricezione a doppia banda, la frequenza principale è udibile sul lato destro e la frequenza secondaria sul lato sinistro.
• AUX-2 – connettore mini-DIN 8 poli
• I/Q OUT presa USB di tipo B che emette dati I/Q digitali (larghezza di banda 0,9 MHz) per PC.
• AUX1 presa maschio D-SUB 9 per il controllo seriale del ricevitore o per il collegamento dell'opzionale unità controller Ethernet.
• Presa USB di tipo B per il controllo del ricevitore da PC.
• DC 12V presa di alimentazione, 10.7V~16 Vcc (2,0 A@12 V).

Caratteristiche tecniche:

• Frequency range 9kHz〜3.7GHz
• Tuning steps 1Hz〜999.999kHz
• Operation modes VFO (A〜E), memory channel, memory channel scan, select scan, program search,
• FFT search (cyber search), analog video demodulation
• Analog receive modes
• Digital receive modes
• (encrypted signals not supported)
• FM, FM-stereo, AM, synchronous AM, USB, LSB, CW, analog I/Q, FM video.
• D-STAR / GMSK / AMBE DV mode only
• YAESU / C4FM / AMBE+2 V/D narrow mode only
• ALINCO / GMSK / AMBE EJ47 (F1E) mode only
• D-CR / C4FM / AMBE+2
• NXDN / C4FM / AMBE+2 6.25kHz mode only
• P25 Phase 1 / C4FM / IMBE Conventional mode only
• dPMR / C4FM / AMBE+2 Tier 1 only
• DMR / C4FMx2 / AMBE+2 Tier 1 and Tier 2 only
• TETRA direct mode (T-DM) / π/4 shift QPSK / ACELP
• TETRA traffic channel (T-TC) / π/4 shift QPSK / ACELP
• Number of VFO’s 5
• Memory channels 2000 (50 channels x 40 memory banks). Banks customizable from 5 to 95 channels.
• Priority channel 1
• Select memory channels 100 (via memory banks)
• Search banks 40
• Pass frequencies 1230 (30 per memory bank + 30 for VFO search)
• Typical scanning speed 100 channels / steps per second (for analog modes)
• Temperature range 0℃〜+50℃ (32°F〜122°F)
• Frequency stability 0.1ppm (after 5 min. warm-up) or 0.01ppm with optional GPS unit.
• Power requirements DC10.7V〜16V (2.0A@12V)
• Audio output >1.5W into 8Ω load
• Current consumption Stand-by: Approx. 200mA, Max. audio: Approx. 1.8A
• Grounding method Minus grounding
• Dimensions Approx. 304mm(D) x 220mm(W) x 97mm(H) (excluding projections)
• Weight Approx. 5kg
• Circuit type 9kHz〜25MHz: Direct conversion / 25MHz〜3.7GHz: Double super heterodyne
• Intermediate frequencies First: 321.95MHz / 412.05MHz Second: 45.05MHz
• Demodulation method Digital signal processing
• IF filter bandwidths 200Hz, 500Hz, 1kHz, 3kHz, 6kHz, 15kHz, 30kHz, 100kHz, 200kHz (choice is mode dependent)
• Automatically selected and non-changeable for digital modes.
• Selectivity (typical values) CW 500Hz 380Hz (>-3dB) 500Hz (<-60dB)
• AM 6kHz 5.5kHz (>-3dB) 6.9kHz (<-60dB)
• SSB 3kHz 2.7kHz (>-3dB) 3.1kHz (<-60dB)
• NFM 15kHz 14.2kHz (>-3dB) 15.6kHz (<-60dB)
• WFM 200kHz 200kHz (>-3dB) 250kHz (<-60dB)
• IIP3 (typical values) 14.1MHz +20dBm Preselector off
• 50MHz +6dBm Preamp off
• 620MHz +5dBm Preamp off
• 1250MHz +3dBm Preamp off
• 2450MHz +3dBm Preamp off
• Spurious rejection (typical values)
• 40kHz〜25MHz >60dB Preamp off
• 25MHz〜2GHz >60dB Preamp off
• 2.0GHz〜3.7GHz >60dB Preamp off
• Noise figure (typical values) 25MHz〜1GHz <12dB Preamp off
• 1GHz〜2.75GHz <16dB Preamp off
• 2.75GHz〜3.7GHz <16dB Preamp off
• Sensitivity SSB 10dB S/N 3kHz
• 40kHz 〜 50kHz <6.0μV
• 50kHz 〜 60kHz <4.0μV
• 60kHz 〜 80kHz <3.0μV
• 80kHz 〜 100kHz <1.5μV
• 100kHz 〜 25MHz <0.7μV
• 25MHz 〜 2.75GHz <0.5μV
• 2.75GHz 〜 3.7GHz <0.7μV
• Simultaneous reception: (analog modes only)
• Dual band reception
• Offset reception
• Triple reception
• One frequency below and one above 25MHz.
• Main frequency + sub-frequency within +/-5MHz from main frequency. Over 25MHz only.
• Combination of one HF frequency + offset reception
• Squelch modes CTCSS, DCS, data-mute
• Demodulation support Auto-notch filter (NOTCH), de-noiser (NR), noise blanker (NB), analog voice descrambler (SCR), IF
• shift (IF-SFT), CW pitch (CW PITCH), AGC, AFC, DTMF
• FFT features FFT search (cyber search), spectrum display

Digital signal info display:

• D-STAR Call sign (sender & repeater)
• D-CR User ID, 15-bit scramble code
• NXDN RAN code, 15-bit scramble code
• P25 NAC code
• DMR Color code, slot number
• TETRA traffic channel Slot number
• Audio recording
• Types of recording Received audio recording / playback and logging via SD card.
• SD card compatibility SD or SDHC type, 256MB to 32GB.
• File system FAT 16 or FAT 32 only.
• MiniSD and microSD cards require an SD card adapter.
• File format compatibility Windows compatible WAV file format.
• RIFF (little-endian) data, WAVE audio, Microsoft PCM, 16-bit mono 17.578kHz.
• Recording time Approx. 8h of continuous recording per 1GB. Squelch synchronization possible to eliminate inactive time.
• Log recording Logs are written into the audio wav file and can be accessed and played back with a special PC utility.
• Inputs & outputs: Antenna inputs (ANT1) (ANT2)
• 25MHz〜3.7GHz N-J socket 50Ω
• 9kHz〜3.7GHz N-J socket 50Ω
• 10MHz reference input SMA-J socket
• Typical input +2dBm, 50Ω
• 45.05MHz IF output BNC-J socket, 45.05MHz±7.5MHz
• Typical output: Antenna input + 10dB, 50Ω
• Digital I/Q output 0.9MHz bandwidth via USB 2.0 compatible isochronous transfer. Use supplied PC software AR-IQ-III.
• USB type B socket
• Analog I/Q output 12kHz offset output via 3.5mm stereo phone socket
• Mode: AIQ, via LINE socket
• LINE output 3.5mm stereo phone socket. -10dBm (600Ω)
• Headphones output 3.5mm stereo phone socket
• External speaker output 3.5mm mono phone socket. (8Ω) (ACC1) (ACC2)
• 8-pin miniature DIN socket for optional GP5001 GPS receiver unit.
• RJ-45 socket for optional antenna selector
• (AUX1) RS232C, 9-pin D-subminiature (male). For firmware updates and remote control per PC.
• (AUX2) 8-pin miniature DIN socket for future applications.
• USB USB 1.1/2.0 compliant, USB type B socket. For remote control per PC.
• Analog video out RCA socket, 75Ω 1V p-p
• DC power input DC barrel socket (5.5/2.1mm), center positive

Il ricevitore AR-5700D è fornito completo di: adattatore di alimetazione a 220Vac, scheda SD, 2 cavi USB e chiave di licenza AR-IQ III, oltre al manuale d'uso in inglese, manuale in italiano e garazia RADIO-line di 3 anni.
